COB封装分析

来源:东莞市光宇实业有限公司   发布时间:2018-05-15   点击量:37

COB封装工艺解读
  COB的封装技术又被归类为免封装或者省封装的模式,但是这种封装方式却并不是省去封装环节,而

是省去封装流程,和贴片工艺相比,COB的封装流程要省去几个步骤,在一定程度上节省了时间和工艺,

也在一定程度上节约了成本。SMD的生产工艺需要经过固晶、焊线、点胶、烘烤、冲压、分光分色、编带

、贴片等环节,而COB的工艺在这个基础上进行简化,首先将IC贴在线路板上然后固晶、焊线、测试、点

胶、烘烤,成为成品。
  单就生产流程上来看,就省去了几个步骤,业内人士表示,这样一来,就可以节省很大一部分的成

本。值得注意的一点是,COB的封装不需要过回流焊,这也成为COB的优势之一。
 常规的封装是将灯珠放在PCB板上进行焊接,灯越来越密的时候,灯脚也会越来越小,那么对于焊接的

精密度要求会越高。一个平方有多少颗灯,一个灯有四个脚,那么一个平方就会有许多的焊点,这个时

候,对于焊点的要求是很高的,那么唯一的解决办法就是把焊点缩小。很小的焊锡稳定度很差的,可能

随便碰一下,就有可能脱落,这是SMD所无法避免的问题;COB封装省去分光分色,烘干等流程,最关键

的区别就是去掉焊锡这个流程,SMD在焊锡的过程中,对于温度的把控极难掌握,温度过高,会对灯造成

损坏,过低,则焊锡没有完全融化。很容易造成虚焊、假焊等现象,对于灯珠的稳定性提升是一大挑战

。而COB没有这个流程,那么稳定性就会得到很大的提升。
  传统LED显示屏的加工工艺比较繁多,尤其是在经过回流焊的过程中,高温状态下SMD灯珠支架和环

氧树脂的膨胀系数不一样,极易造成支架和环氧树脂封装壳脱落,出现缝隙,在后期的使用中逐渐出现

死灯现象,导致不良率较高。而COB显示屏之所以更稳定,是因为在加工工艺上不存在回流焊贴灯,即使

有后期的回流焊贴IC工序,二极管芯片已用环氧树脂胶封装固化保护好了,就避免了焊机内高温焊锡时

造成的灯珠支架和环氧树脂间出现缝隙的问题。
  三、COB封装面临的挑战
  一种新产品以及新技术新工艺的出现,从来不会顺风顺水,要在研发以及生产过程中不断测试,不

断尝试,才会发现问题所在,才能对症下药实时解决。每一个问题的出现,都是研发人员攻关的过程,

在这个过程中,充满艰辛,但是同时也伴随着成就与满足。所有新兴事物的发展都在一点一点的完善,

也在一步一步接近成功。但是就目前而言,COB封装技术发展还并不能称之为成熟,毕竟新事物的发展成

熟还尚需时日。现阶段,COB的封装技术还面临一些挑战,这些挑战,也在企业的不断努力之中逐步完善


  据了解,目前,COB的封装技术目前还存在三个方面的挑战。
  1、封装过程的一次通过率
  COB封装方式由于其特性,COB封装是要在一块大的板子上,这块板子上最多拥有1024颗灯,SMD如果

封坏了一颗灯,只需要换一颗就行了,但是COB 封装的1024颗灯封装完成之后,要进行测试,所有灯确

认没有问题之后,才能进行封胶。如何保证整板1024颗灯完全完好,一次通过率是非常大的挑战。
  2、成品一次通过率
  COB产品是先封灯,封完灯之后,IC驱动器件要进行过回流焊工艺处理,如何保证灯面在过回流焊处

理的时候,炉内240度的高温不对灯造成损害。这又是一大挑战,和SMD相比,COB节省了灯面过回流焊的

处理,但是器件面和SMD一样,都需要过回流焊处理的,也就是说SMD要过两次回流焊,不同的是,SMD过

回流焊的时候,炉内的温度会对灯面造成两种损伤,一种是焊线,温度过高,就会急剧性快速膨胀,会

造成灯丝拉断,第二个是炉内热量通过支架的4 个管脚迅速传递到灯芯上,灯芯上可能会造成细小的碎

化损伤,这种损伤很致命,检测往往很难发现,包括做老化测试也很难检测出,但是晶体的这种细小的

损伤细微的裂缝,经过一段时间的
  使用,这种弊端就会凸显出来,继而导致灯失效。而COB就是要保证在灯面过回流焊的时候,炉内高

温不对其造成损害,保证良品率,这也是非常重要的层面。
  3、整灯维修
  对于COB灯的维护,需要专业的一起来进行修护与维护。而单灯维护有一个最大的问题就是,修好之

后,灯的周围会出现一个圈,修一颗灯,周边一圈都会被焊枪熏到,维修难度也比较高。
  存在挑战就需要找出相应的解决办法,目前来说,COB封装在封装以及维护过程中遇到的问题,企业

都拿出了相应的解决方案,比如在灯面过回流焊的时候,采用某种方式将灯面进行保护,减小损伤;在

维护过程中采用逐点校正技术,保证灯珠之间的一致性。

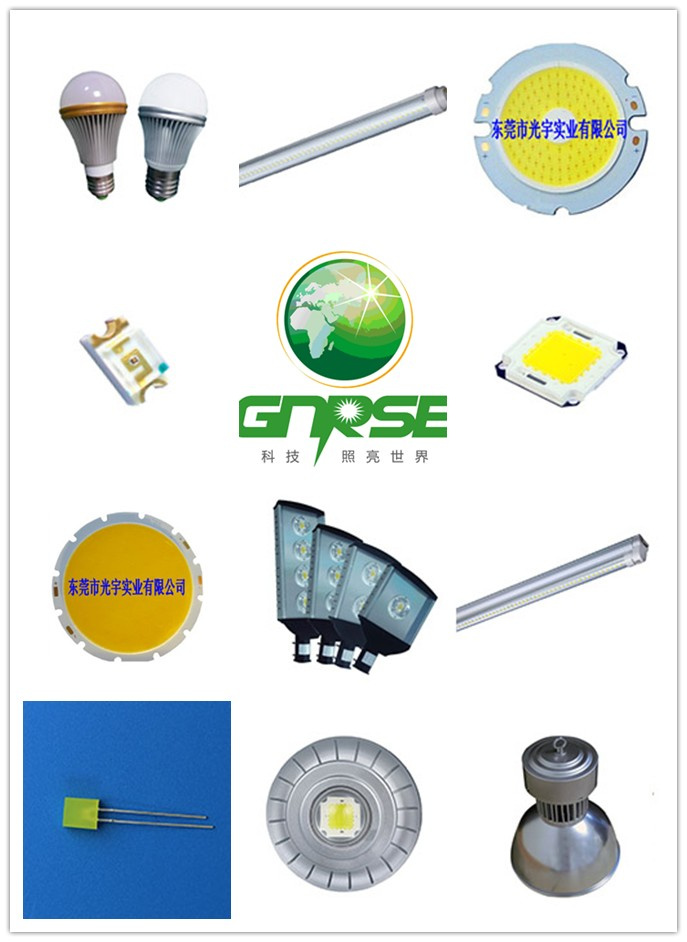

东莞市光宇实业有限公司是一家专业从事LED产品研发、生产和销售,大功率LED灯珠,贴片LED灯珠,直
